广一泵业浅析旋涡泵水力特性

1、特性曲线

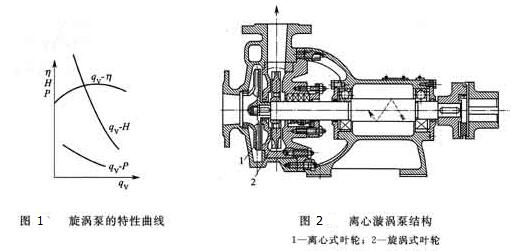

    旋涡泵的特性曲线如图1所示。图中，qv-H曲线为稍向内凹的陡降曲线，表明旋涡泵的流量变化时扬程变化很大，当流量为零时也许呈现很高的排出压力，因而，在运用中应力求坚持流量稳定，防止泵的压力动摇，并应配置安全阀等压力保护措施。

    旋涡泵的qv-p曲线，表明旋涡泵流量越小，功率越大，当流量接近零时功率最大，故旋涡泵不能在远低于额外流量的工况下运转，并应在排出阀全开的状态下发动，以防止电动机过载(离心泵与其相反，操作时应特别注意)。

2、吸入功能

    闭式旋涡化工泵的叶轮为径向叶片，进口处液体的活动方向不能与之习惯，液体流经泵进口后的动压降较大，故泵吸人功能较差。为改进旋涡泵的吸人功能，又能坚持其扬程较高的特点，可使用离心旋涡泵，如图2所示。液体由轴向进入离心叶轮，减小了吸人压力丢失。通常在扬程超越100 m时应选用离心旋涡泵，以防止汽蚀。离心旋涡泵中，离心泵的扬程通常为离心旋涡泵总扬程的1／5。

3、调理功能

    旋涡泵的调理功能较差，在操作中因为g弋i—H曲线陡降又内凹，不宜使用改动排出管路的特性进行调理，故只能使用旁路调理。在改动泵自身参数的调理方法中，旋涡泵只能使用改动转速调理功能，但旋涡泵的功率都不大(通常小于等于20 kW)，使用可调原动机将添加泵设备及泵操作的复杂性，并增大出资，故也很少使用。实际出产中通常只使用旁路调理。

4、类似性能

    旋涡泵属叶片式离心泵，在比转速一样的条件下，相同存在着类似联系。也可通过类似换算进行泵的规划核算，且相同是最有用、可靠的规划核算方法，但对旋涡泵只能用于规划新泵。

5、运转与保护

    旋涡泵的平时运转及保护与离心泵类同，但因为它的流量减少时耗费的功率添加很快，所以不能像离心泵那样在出口管路上直接装置阀门来调理流量，而必须在泵出口管路上装置一个旁路阀，使用旁路阀的开度来操控流量。
