消防供水系统改造设计方案

　　随着我国电力系统的迅速发展，消防供水系统的安全、可靠、稳定运行越来越重要，对消防水系统的自动调节控制水平也越来越高。原来的手动控制和简单的电气连锁等控制方式，由于自动化程度较低，可靠性较差，已不能适应电厂的安全、可靠运行。随着可编程PLC自动控制器和变频器调节原理的广泛应用，建议消防水系统采用可编程PLC自动控制器和变频器来调节控制的恒定供水压力，有效的保证火情发生时的及时供水，而且可以自动来回切换，确保供水系统的安全使用，实现无人值班避免由于人为因素而造成的失误。

1、系统简介：

　　由于原消防供水系统完全由手动控制，当火情发生时消防泵不能自动投入供水，水压不能在短时间内达到要求，稳压泵也不能有效的保证管网压力。而且人为因素的失误也会造成供水延误，容易引起管道爆裂，造成设备损坏。因此，原消防泵控制系统自动化程度低，可靠性很差，存在着很大缺点，并且在火灾发生时存在极大隐患。

2、设计方案：

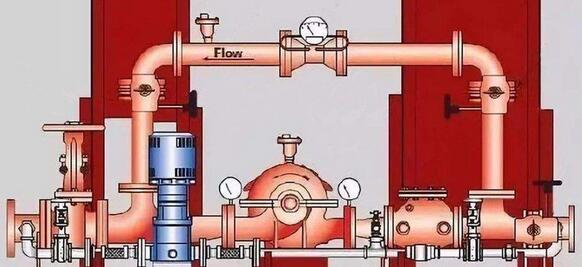

　　本系统的设备为一台250KW电机的消防泵和一台15KW电机的稳压泵，采用PLC控制，变频器调节电机转速的控制方式，具备在无人看守的情况下，自动满足消防用水的要求。该系统采用一个带模拟量输出的压力传感器、一个量程为0~1.6Mpa的压力显示表P和一个开关量压力表P1。

　　将模拟量输出作为给定送入PLC，经PLC的PI调节后输出给变频器，使变频器根据压力的大小自动调节输出频率以控制电动机转速，从而达到恒压供水的目的。同时，在压力显示表上取出所需的压力上限1.0Mpa，下限为0.8Mpa，可使变频器在管网压力下限时自动启动消防泵电机，在管网压力上限时自动停止消防泵电机转动。

　　另外，为保证稳压泵安全可靠地运行，在开关量压力表P1出现上限信号(即：压力达到1.1Mpa)时，停止稳压泵运行，以避免频繁启动稳压泵影响使用寿命。

3、具体措施如下：

　　1)手/自动转换：

　　系统设置一个手/自动转换开关。在正常状态下，手/自动转换开关设置为自动方式，消防泵电机是由PLC自动控制。当变频器出现故障或泵体出现故障，则将手/自动转换开关转为手动方式，此时变频器不参与控制，由手动按钮来启、停消防泵和稳压泵。

　　2)消防供水系统在无火情发生的状况：

　　在这状态下，管网内水压的损失是由于逆止阀不严、或管路内渗漏造成的，正常状态下，管路内的水压为1.0Mpa，以保证当消防用水时，消防水管接入管路能迅速出水。为避免供水系统浪费能源，根据具体工况设置管内压力最高点(压力上限)为10公斤，在管内压力达到上限值时，则视没有火情发生，PLC将消防泵停止，而在管道压力为11公斤设计，PLC将稳压泵停止。
