自吸泵的种类、工作原理和结构形式

自吸泵的种类和工作原理

　　普通离心泵，若吸入液面在叶轮之下，启动时应预先灌水，很不方便。为在泵内存水，吸入管进口需带底阀，泵工作时，底阀造成很大的水力损失。

　　所谓自吸泵，就是在启动前不需要灌水，经短时间运转，靠泵本身的作用，即可把水吸上来，投入正常运行。

自吸泵按作用原理分为以下几类：

　　(1) 气液混合式(包括内混式和外混式);

　　(2)水环轮式;

　　(3)射流式(包括液体射流和气体射流)。

　　气液混合式自吸泵工作过程：平时设法在泵内存一定量的水，泵启动后由于叶轮的旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室。气水分离室上部的气体排出，下部的液体重新返回叶轮，和吸入管路的气体混合，直到把泵及吸入管路内的气体全部排尽，完成自吸，正常抽水。

　　根据气液混合后水回流的部位不同，气液混合式自吸泵分为内混式和外混式。其中气液分离室中的液体回流到叶轮进口处，空气和水在叶轮进口处混合的称为内混式自吸泵;气液分离室中的液体回流到叶轮出口处，空气和水在叶轮外缘处混合的称为外混式自吸泵。

　　水环轮式是将水环轮和水泵轮组合在一个壳体中，借助水环轮将气体排出，实现自吸，当泵正常运行后，可通过阀截断连接离心轮和水环轮的通道，并放掉水环轮内的液体。

　　射流自吸泵，由离心泵和射流泵(或喷射器)组合而成，依靠喷射装置，在喷嘴处造成真空实现抽吸。

　　这几种自吸泵性能比较如表1所示。

表1 自吸泵性能比较

自吸泵结构形式

(1)卧式外混式自吸泵

(2)立式下吸自吸泵

(3)立式上吸自吸泵

(4)副叶轮密封自吸泵(无密封自吸泵)

(5)双出口立式自吸泵

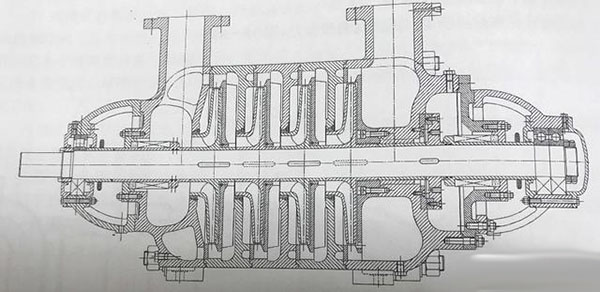

(6) 多级自吸泵
