船舶泵机械密封故障分析说明

　　船用泵是指舰船上用以增加液体和液体物料的压力或位能使之流动的机械。输送液体至位置较高、距离较远、压力较高处一般必须用泵，泵还能用于产生高压液体供液压传动用。

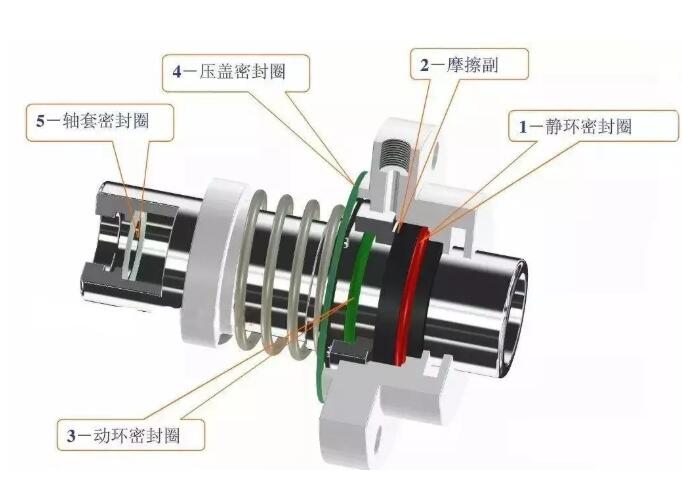

　　泵用机械密封种类繁多，型号各异，但泄漏点主要有五处：

　　● 轴套与轴间的密封;

　　● 动环与轴套间的密封;

　　● 动、静环间密封;

　　● 对静环与静环座间的密封;

　　● 密封端盖与泵体间的密封。

安装静试时泄漏

　　机械密封安装调试好后，一般要进行静试，观察泄漏量。如泄漏量较小，多为动环或静环密封圈存在问题;泄漏量较大时，则表明动、静环摩擦副间存在问题。

　　在初步观察泄漏量、判断泄漏部位的基础上，再手动盘车观察，若泄漏量无明显变化则静、动环密封圈有问题;如盘车时泄漏量有明显变化则可断定是动、静环摩擦副存在问题;此外，泄漏通道也可同时存在，但一般有主次区别，只要观察细致，熟悉结构，一定能正确判断。

试运转时出现的泄漏

　　泵用机械密封经过静试后，运转时高速旋转产生的离心力，会抑制介质的泄漏。主要因素有：

　　● 操作中，因抽空、气蚀、憋压等异常现象，引起较大的轴向力，使动、静环接触面分离;对安装机械密封时压缩量过大，导致摩擦副端面严重磨损、擦伤。

　　● 动环密封圈过紧，弹簧无法调整动环的轴向浮动量。

　　● 静环密封圈过松，当动环轴向浮动时，静环脱离静环座。

　　● 工作介质中有颗粒状物质，运转中进人摩擦副，探伤动、静环密封端面。

　　● 设计选型有误，密封端面比压偏低或密封材质冷缩性较大等。

两密封端面失去润滑膜而造成失效

　　● 因端面密封载荷的存在，在密封腔缺乏液体时启动泵而发生干摩擦

　　● 介质的低于饱和蒸汽压力，使得端面液膜发生闪蒸，丧失润滑。

　　● 如介质为易挥发性产品，在机械密封冷却系统出现结垢或阻塞时，由于端面摩擦及旋转元件搅拌液体产生热量而使介质的饱和蒸汽压上升，也造成介质压力低于其饱和蒸汽压的状况。

　　腐蚀而引起的机械密封失效

　　● 密封面点蚀，甚至穿透。

　　● 由于碳化钨环与不锈钢座等焊接，使用中不锈钢座易产生晶间腐蚀;

　　● 焊接金属波纹管、弹簧等在应力与介质腐蚀的共同作用下易发生破裂。

高温效应产生的机械密封失效

　　● 热裂是高温油泵，如油渣泵、常减压塔底泵等最常见的失效现象。在密封面处由于干摩擦、冷却水突然中断，杂质进入密封面、抽空等情况下，都会导致环面出现径向裂纹;

　　● 石墨炭化是使用碳-石墨环时密封失效的主要原因之一。由于在使用中，如果石墨环一旦超过许用温度时，其表面会析出树脂，摩擦面附近树脂会发生炭化，当有粘结剂时，会发泡软化，使密封面泄漏增加，密封失效;

　　● 辅助密封件在超过许用温度后，将会迅速老化、龟裂、变硬失弹。现在所使用的柔性石墨耐高温、耐腐蚀性较好，但其回弹性差。而且易脆裂，安装时容易损坏。

　　密封端面的磨损而造成的密封失效

　　● 摩擦副所用的材料耐磨性差、摩擦系数大、端面比压过大等，都会缩短机械密封的使用寿命。

　　● 对于含有固体颗粒介质，密封面进入固体颗粒是导致使密封失效的主要原因。固体颗粒进入摩擦副端面起研磨剂作用，使密封发生剧烈磨损而失效。

　　● 机械密封的平衡程度β也影响着密封的磨损。一般情况下，平衡程度β=75%左右最适宜。β<75%，磨损量虽然降低，但泄漏增加，密封面打开的可能性增大。对于高负荷的机械密封，β一般取65%～70%为宜。对低沸点的烃类介质等，由于温度对介质气化较敏感，为减少摩擦热的影响，β取80%～85%为好。

安装、运转或设备本身产生误差造成机械密封泄漏

　　● 由于安装不良，造成机械密封泄漏。主要表现在以下几方面：

　　1)动、静环接触表面不平，安装时碰伤、损坏;

　　2)动、静环密封圈尺寸有误、损坏或未被压紧;

　　3)动、静环表面有异物;

　　4)动、静环V型密封圈方向装反，或安装时反边;

　　5)轴套处泄漏，密封圈未装或压紧力不够;

　　6)弹簧力不均匀，单弹簧不垂直，多弹簧长短不一;

　　7)密封腔端面与轴垂直度不够;

　　8)轴套上密封圈活动处有腐蚀点。

　　● 设备在运转中，机械密封发生泄漏的原因主要有：

　　① 泵叶轮轴向窜动量超过标准，转轴发生周期性振动及工艺操作不稳定，密封腔内压力经常变化等均会导致密封周期性泄漏;

　　② 摩擦副损伤或变形而不能跑合引起泄漏;

　　③ 密封圈材料选择不当，溶胀失弹;

　　④ 大弹簧转向不对;

　　⑤ 设备运转时振动太大;

　　⑥ 动、静环与轴套间形成水垢使弹簧失弹而不能补偿密封面的磨损;

　　⑦ 密封环发生龟裂等。

　　● 泵在停一段时间后再启动时发生泄漏，这主要是因为摩擦副附近介质的凝固、结晶，摩擦副上有水垢、弹簧腐蚀、阻塞而失弹。
