深井泵外接电缆的防水处理

　　电源线必须选用加厚的深井泵专用电缆。接线步骤如下：

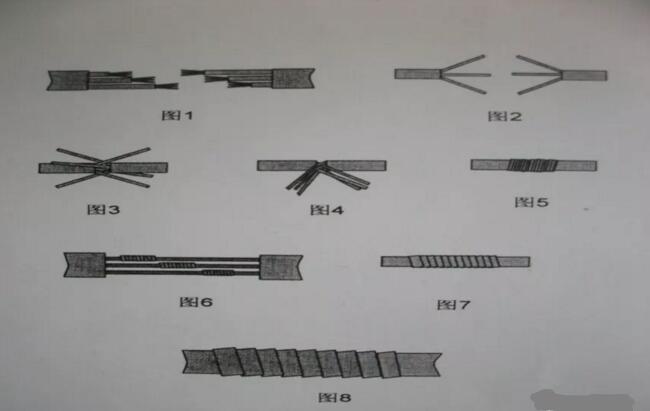

　　1.将电机引出线和配套电缆线一端用电工刀切去120mm左右的橡胶套，再将电机引出线端三股红、蓝、黑芯线由长至短阶梯错开，剥出铜线20mm，配套电缆线端按相同颜色由短至长阶梯形错开如图一所示。

　　2.将两同色线的铜线按图2分为三股，按图3将六根线交叠，再将铜线按图4理为两股，先将较硬的一股铜线绕在接头附近，再将软的一股按相同方向绕在接头附近，全部绕好后如图5，另个两对线接法同上，接好后如图6。

　　3.将三个接头分别用丁基防水自粘胶布半迭包三至五层，每层逐渐向外延伸。包扎时须把胶带拉伸200%，靠自粘胶收缩向心力包紧并防水，包扎必须牢固扎实，如下图7。

　　4.将三个接头绑扎在一起后，再将丁基自粘防水胶布拉伸200%整体半迭包三至五层，层间接缝要严密牢固，以防水渗入。最后用塑胶电工胶布半迭包一层以做机械保护，如图8。
