广一探究大功率真空泵实现多气室抽真空的应用

    由于电力建设施工单位购置真空泵时，会考虑购置大功率、大体积流量的真空设备，以便进行体积庞大气室(如500 kV 及以上油浸式变压器、电抗器)的抽真空处理工作。但对G IS这种气室相对体积较小的抽真空处理工作来说，大功率的真空泵就显得有些大牛拉小车了。广一水泵在本文以 500 kV宜都换流站扩建线路高抗工程为例，对大多数安装单位使用的真空泵加装一变三转换接头，实现了大功率真空泵可以同时或分时对多气室进行抽真空处理工作。

1、概述

    在变电站的建设过程中，作为施工单位来说，必须准备大量的、充足的施工机具供工程使用。如何减少施工成本，节能增效是每一个施工单位需要思考的问题。随着电网规模的不断扩大，大量增加超高压变电站建设。由于环境和占地的压力，我国超高压500 kV 变电站的主设备的选型就非常重要。目前，我国500 kV 超高压开关开始大规模的使用GIS /HG IS，G IS /HG IS具有占地少，运行可靠性高,抗污秽及抗震能力强等特点。而在对G IS /HG IS开关设备进行安装时，对其进行抽真空处理时，需要用到真空泵。而G IS /HGIS 由于气室较多，倘若施工现场真空泵数量不多的话，就会严重影响施工进度。以!500 kV 宜都换流站扩建线路高抗工程为例，按业主里程碑计划15 天时间内必须完成300 m G IS管母线的安装工作，而这300mG IS管母线含15个气室，根据现场施工情况来看，每6个气室为一个安装周期，那么为了满足施工进度计划要求，就必须准备6台真空泵(体积流量大于70 m3 /h)为其提供服务。而在一个扩建工程中准备如此多的真空泵，对施工单位来说存在一定的困难。

2、加装转换接头可行性

    2. 1 施工现场可以提供的真空泵功率7500 W，体积流量250m3 /h。

    2. 2 改装方法

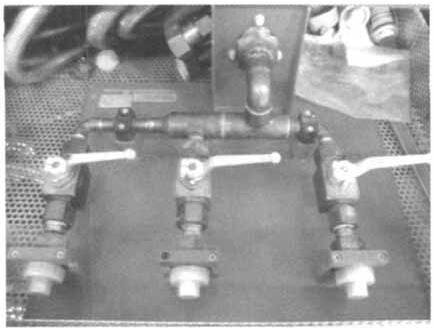

    真空泵标配抽真空管口直径为: 50，加装一个一变三 的转换接头后，支管的管口直径为: 25,以真空泵为例的改装示意图如图1。

2. 3 改装后的理论计算

    真空泵的体积流量为250 m3 /h，通过一变三转换接头后，支管的体积流量为83. 3 m3 /h。可以满足GIS 单个气室对真空泵体积流量的要求(大于70m3 /h)。

    2. 4改装后的实践效果对GIS管母线3个最大气室( V ∃ 7. 5m3 )进行同时抽真空处理，2 h后，3个气室内真空度达到40Pa，符合厂家要求。

    2. 5 改装后的经济效益

    由于施工单位大多购置的大功率真空泵(体积流量大于250m3/h) ，经过此次改装后，不仅可以不再购置小功率真空泵，节约施工成本，还增强了大功率真空泵使用的灵活性。大功率真空泵不再只是为大型变压器、高抗这样的充油电气设备服务，还可以为GIS /HGIS这样的相对体积较小的电气设备所应用。通过支管上的球阀，可以控制真空泵对单个或多个气室进行同时或分时抽真空处理工作。

3、广一结束语

    通过对大功率真空泵的加装转接头来实现同时对多个气室抽真空处理工作，使大功率真空泵使用范围更大，使用方式更为灵活，提高机械使用率，降低了工程投入，加快了工程施工进度。此方式能在今后电气设备安装的抽真空处理工作中提供一些借鉴、参考。
