广州广一泵业有限公司 / 新闻动态 / 公司新闻 /广一水泵浅析机封石墨环故障症状
一、水泵机封碳石墨环外表中心有一条深沟：这种沟纹常常发作在温度较高的柴油泵密封上，尤以无冲刷的非平衡型密封为多。

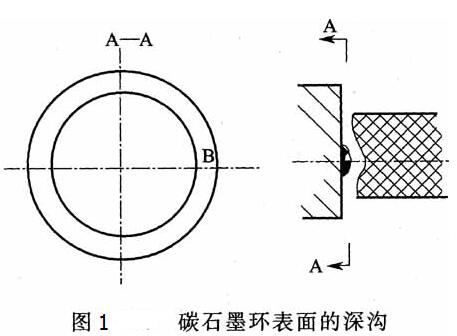

表现如图1所示。碳石墨环外表被“撕裂"下来一小片，在压力和温度的效果下“黏结"在动环外表上。这种黏结的凸起物作业时磨损碳石墨环，外表呈现深沟。
广一水泵纠正办法：改为平衡型密封；选用冷却和冲刷，下降温度。
二、碳石墨环的承磨台被磨掉：作为软环的碳石墨环，有一个承磨台和动环触摸，其高度2～3 mm，在没有达到预计的使用寿命时，承磨台有时就被磨掉了。
表现如图2中的虚线所示。通常状况下，其外表较为光亮。假如绷簧还能抵偿，那么动态环还处于贴合状态。因为此刻触摸面积扩展，同时绷簧力减小，端面比压则大大减小，走漏量增大。当碳石墨环磨损到绷簧不能抵偿时密封性损失。
这种状况多发作在丁烯等润滑性较差的介质中，密封腔压力为0.4～0.5 MPa，选用非平衡型密封，且没有冲刷和冷却水。发作这类失效的另一个原因是石墨质量差、质地粗、不耐磨。
广一水泵纠正办法：选用优异碳石墨制造静环；将非平衡型密封改为平衡型密封；增设自冲刷。
三、碳石墨环断裂：在从头拼装聚四氟乙烯O形圈轴封时，假如忘了装销钉套，就会发作碳石墨环断裂事端。原因是聚四氟乙烯O形圈的摩擦因数低，会随之旋转，当靠销钉槽一侧的碳石墨一旦与销钉俄然触摸时，碳石墨环就会断裂。橡胶0形圈用于高黏度轴封时也会发作这种状况。
表现如图3所示。在销钉槽处的碳石墨环有断裂或打断一块的景象。销钉槽和销钉使碳石墨环裂开而不能恢复。
广一水泵纠正办法：配以聚四氟乙烯制造的销钉套，它可在密封箱压盖上起缓冲效果，装置时应使套筒高出销钉。此外，因产品精度高，对碳石墨环旋转时的这部分密封区，还需要在密封箱周围设夹套给予预热或用带预热室的压盖。
在某些密封中轴径小于45 mm时选用橡胶O形圈并不装备销钉槽(碳石墨环)。只要作业请求时才装备，在用聚四氟乙烯O形圈时碳石墨环具有销钉槽并装备销钉套。
另外，在平衡型密封中，因为装置失误，使轴套的台阶和动环触摸(顶上)，此刻轴向力已大到无法估量，也会形成碳石墨环断裂。
