离心泵修复实例

　　离心泵(centrifugal pump)是指靠叶轮旋转时产生的离心力来输送液体的泵。

　　工作原理：离心泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。

　　长时间使用的离心泵，会出现气蚀、穿孔、砂眼等问题。

　　易磨损部位：叶轮、前后护板、蜗壳

修复步骤

一、表面处理

　　1.用高压水将叶片冲洗干净。

　　2.对设备磨损严重部位选用与设备基材同材质。

　　3.脱脂、除潮处理：用氧气乙炔将火焰调整到10CM长，以5cm/min的速度，使火焰反复均匀烘烤工件表面，去除工件表面的油脂和潮气。

　　4. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。喷砂处理完的工件不允许用带油脂手套直接接触喷砂面，喷砂处理后工件要注意防潮。对不需要处理的部分，做好遮盖保护。

二、耐磨防腐材料选材：XK-C-16-30

　　XK-C-16-30耐磨材料，该材料是双组份，以金属碳化物为骨材的耐复合材料，耐磨性为中碳钢的1-3倍，抗压强度高、抗冲击性好。用于3mm以下粒度过流部件修复及大面积预途。

三、施胶：

　　1.先预热已喷砂的设备，再将XK-C-16-30设备专用修复材料A、B组分按38：1比例(重量)混合搅拌均匀，用批刀或塑料刮板将混合后的修复材料涂于叶片磨损部位，朝一个方向涂抹，一边涂抹一边压实;厚薄均匀。使用刮板将涂层的材料表面修理平整。

　　2.加温固化：施工完成的工件停留30分钟进行加温固化，100℃加温1个小时。

四、研磨验收：

　　1.研磨：对加温固化后的设备进行研磨处理，打磨至设备的标准尺寸。

　　2.验收：配套设备进行组装，确保正常运转，密封相配面应试配合格。

五、注意事项：

　　1.严格按照XK设备专修复材料的比例混合搅拌均匀。搅拌不均匀会出现局部不耐磨情况。

　　2.充分混合材料后需在3-10分钟内用完，否则材料会固化变硬，固化后的材料不能使用。

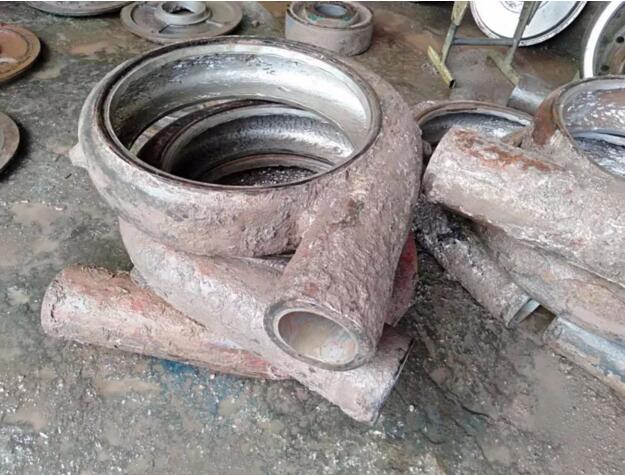

修复后的泵壳
